HF-Schweißgerät für Banner und Schilder: Wenn ein beweglicher Schweißkopf einer stationären Presse überlegen ist

Wenn eine Schilderwerkstatt mit der Herstellung von Plakatwänden, großformatigen Gebäudeverkleidungen oder architektonischen Displaygrafiken beginnt, geht die Herausforderung über das reine Schweißen hinaus. Die Materialien werden größer, die Nahtlängen nehmen zu, und der Transport übergroßer Platten durch eine herkömmliche stationäre HF-Presse kann zu einem erheblichen Produktionsengpass werden.

Ein HF-Schweißgerät für Banner und Schilder nutzt Hochfrequenzenergie, um kompatible Materialien wie PVC und Polyurethan (PU) von innen miteinander zu verschweißen, wodurch eine hermetische, witterungsbeständige Naht entsteht, die nahezu unsichtbar ist. Zwar verwenden sowohl stationäre als auch mobile HF-Systeme dieselbe Schweißtechnologie, doch unterscheidet sich der Arbeitsablauf grundlegend.

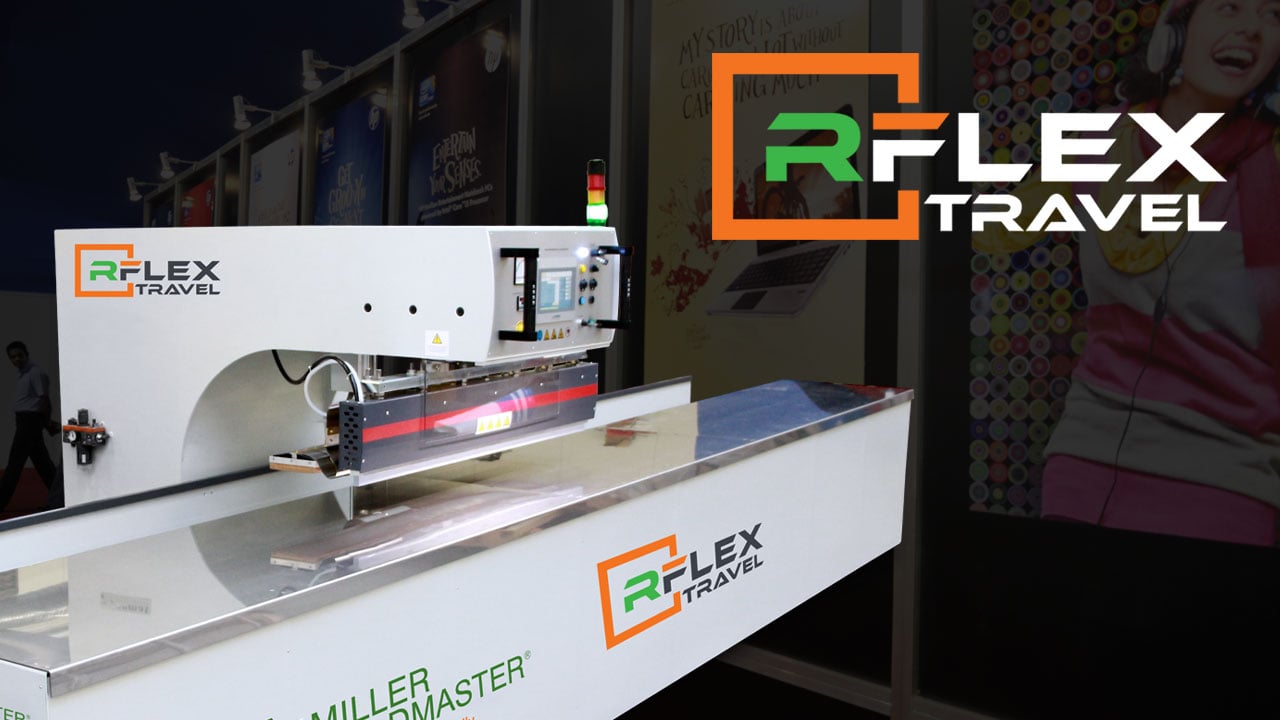

Beim Miller Weldmaster RFlex bleibt das Material auf dem Arbeitstisch liegen, während sich der HF-Schweißkopf entlang einer Präzisionsführung über die Naht bewegt. Diese Konstruktion minimiert den Materialtransport, verbessert die Nahtausrichtung und macht die Verarbeitung großformatiger Grafiken deutlich effizienter.

Ganz gleich, ob Sie Plakatflächen, Architekturgrafiken oder überdimensionale Bannerplatten herstellen – wenn Sie wissen, wann ein RF-System mit beweglichem Druckkopf Vorteile bietet, können Sie Ihre Produktivität und Produktqualität steigern.

Wichtigste Erkenntnisse

• Beim HF-Schweißen entstehen hermetische, wasserdichte Nähte, indem Wärme im Inneren kompatibler Materialien erzeugt wird, anstatt Wärme auf die Oberfläche aufzubringen.
• Die RFlex ist eine stationäre Produktionsmaschine mit einem Schweißkopf, der sich entlang einer Präzisionsschiene bewegt, während das Material flach auf dem Arbeitstisch liegt.
• Durch das Festhalten des Materials werden die mit großformatigen Grafiken verbundenen Handhabungsprobleme verringert und die Gleichmäßigkeit der Nähte über lange Schweißnähte hinweg verbessert.
• Das HF-Schweißen ist für polar kompatible Thermoplaste ausgelegt, darunter PVC- und PU-Materialien, die üblicherweise bei der Herstellung von Schildern und Bannern zum Einsatz kommen.
• Der RFlex ist eine fest installierte Produktionsanlage, die eine ordnungsgemäße Raumplanung, einen Stromanschluss, Druckluft sowie eine fachgerechte Installation erfordert.

Was ist ein HF-Schweißgerät für Banner und Schilder?

Ein HF-Schweißgerät für Banner und Schilder ist eine Industriemaschine, die Hochfrequenzenergie (HF) nutzt, um thermoplastische Materialien dauerhaft zu verbinden. Im Gegensatz zum Heißluft- oder Heißkeilschweißen – bei denen die Materialoberfläche erwärmt wird – erzeugt das HF-Schweißen Wärme im Inneren des Materials, indem es die Moleküle in kompatiblen Materialien in Schwingung versetzt.

Dieser Vorgang führt zu folgendem Ergebnis:

• Luftdichte Nähte
• Wasserdichte Schweißnähte
• Starke, strukturell durchgehende Verbindungen
• Saubere, fast unsichtbare Nahtlinien

Bei Anwendungen im Außenbereich, bei denen Produkte Wind, Feuchtigkeit, UV-Strahlung und jahrelangen Umwelteinflüssen ausgesetzt sind, bietet das HF-Schweißen die Haltbarkeit und Optik, die viele Spezifikationen erfordern.

Wie RF-Schweißen funktioniert

Während eines HF-Schweißzyklus:

1. Das Material wird zwischen der oberen und der unteren Elektrode platziert.
2. Hochfrequenzenergie durchdringt das Material.
3. Polare Moleküle schwingen schnell und erzeugen dabei intern Wärme.
4. Während das Material schmilzt, wird Druck ausgeübt.
5. Nach dem Abkühlen entsteht eine dauerhafte Schweißnaht.

Da die Wärme nicht an der Oberfläche, sondern im Inneren des Materials erzeugt wird, gewährleistet das HF-Schweißen von Anfang bis Ende eine äußerst gleichbleibende Schweißqualität.

Materialien, die mit RF-Schweißen kompatibel sind

Für das HF-Schweißen werden polare thermoplastische Werkstoffe benötigt, die auf elektromagnetische Energie ansprechen.

Zu den gängigen Materialien gehören:

• Mit Gewebe verstärktes PVC-Vinyl
• Lichtundurchlässiges PVC
• Polyurethan (PU) beschichtete Gewebe
• Viele technisch beschichtete Textilien, die in der Architekturgrafik zum Einsatz kommen

Materialien wie Polyester, Nylon und andere unpolare Gewebe können nicht hochfrequenzgeschweißt werden und sollten stattdessen mit Heißluft- oder Heißkeiltechnologien verarbeitet werden. Überprüfen Sie stets die Materialverträglichkeit, bevor Sie sich für das Hochfrequenzschweißen als primäres Produktionsverfahren entscheiden.

RF-Schweißen vs. Heißluftschweißen

Beide Technologien ergeben feste Nähte, dienen jedoch jeweils unterschiedlichen Fertigungsanforderungen.

Für die alltägliche Verarbeitung von Bannern ist das Heißluftschweißen nach wie vor eine hervorragende Lösung.

Bei großformatigen Grafiken, bei denen Witterungsbeständigkeit, das Erscheinungsbild der Nähte und die strukturelle Integrität von entscheidender Bedeutung sind, bietet das Hochfrequenzschweißen Vorteile, die mit Technologien zur Oberflächenerwärmung nicht erreicht werden können.

Warum der RFlex den Arbeitsablauf verändert

Der größte Unterschied zwischen der RFlex und einer herkömmlichen HF-Presse liegt nicht in der Schweißqualität, sondern darin, wie das Material durch den Produktionsprozess geführt wird.

Das Material bleibt an Ort und Stelle

Bei vielen herkömmlichen HF-Pressen führen die Bediener das Material durch eine feststehende Schweißstation.

Der RFlex funktioniert anders.

Die Maschine selbst bleibt fest installiert, während sich der HF-Schweißkopf auf einer präzisen Linearführung über das stationäre Material bewegt. Die Bediener legen die Platte einfach auf den Arbeitstisch, richten die Naht mithilfe von Laserführungen aus und starten den Schweißvorgang.

Dieser Ansatz vereinfacht die Handhabung übergroßer Grafiken erheblich, für die andernfalls mehrere Mitarbeiter oder aufwendige Vorbereitungsmaßnahmen erforderlich wären.

Verbesserte Handhabung großer Platten

Große Werbetafeln und Fassadenverkleidungen lassen sich mit herkömmlichen Geräten nur schwer transportieren.

Es ist hilfreich, das Material ruhig zu halten:

• Die Ermüdung des Bedieners verringern
• Verschiebung der Blende minimieren
• Die Nahtausrichtung verbessern
• Vereinfachung der Herstellung übergroßer Grafiken

Anstatt die Materialbewegung während des Schweißvorgangs zu steuern, konzentrieren sich die Bediener auf die genaue Positionierung vor Beginn des Zyklus.

Gleichbleibende Schweißqualität über lange Schweißnähte hinweg

Bei Produkten für den Außenbereich ist es entscheidend, bei langen Schweißnähten einen gleichmäßigen Druck und eine gleichbleibende Ausrichtung aufrechtzuerhalten.

Der präzisionsgesteuerte Schweißkopf RFlex sorgt für gleichbleibende Schweißparameter über die gesamte Schweißnaht hinweg und trägt so zu einer gleichmäßigen Schweißqualität von Anfang bis Ende bei.

Für Hersteller von Plakatflächen, Architekturgrafiken oder Gebäudeverkleidungen trägt diese Konsistenz dazu bei, Nacharbeiten zu reduzieren und gleichzeitig die Qualität des Endprodukts zu verbessern.

RFlex im Vergleich zu RFlex Stationary

Beide Miller Weldmaster nutzen dieselbe HF-Schweißtechnologie und erzeugen ebenso hochwertige hermetische Schweißnähte.

Der Hauptunterschied liegt im Arbeitsablauf.

Stationärer RFlex

Am besten geeignet für:

• Mittelgroße Paneele
• Serienfertigung
• Arbeitsabläufe, bei denen das Material effizient durch die Schweißstation geführt werden kann

RFlex Reisen

Ideal für folgende Fälle:

• Die Paneele werden außergewöhnlich groß
• Der Materialumschlag schränkt die Produktivität ein
• Lange Nahtverläufe sind häufig
• Überdimensionale Grafiken erfordern einen optimierten Arbeitsablauf

Bei dieser Entscheidung geht es nicht um die Schweißqualität, sondern darum, den Arbeitsablauf zu wählen, der am besten zu Ihrer Produktionsumgebung passt.

Wann sollte ein Schilderhersteller den Einsatz von Hochfrequenzschweißen in Betracht ziehen?

Das HF-Schweißen ist besonders sinnvoll, wenn Ihre Produktion Folgendes umfasst:

• Plakatwände
• Gebäudehüllen
• Architekturzeichnungen
• Große Außenanzeigen
• Hochwertige Grafiken, bei denen das Erscheinungsbild der Naht eine Rolle spielt
• Herstellung von PVC- und PU-Materialien

Das Heißluftschweißen ist nach wie vor die bevorzugte Lösung, wenn:

• Herstellung von Standard-Banner-Säumen
• Verarbeitung verschiedener Materialarten
• Verarbeitung von Polyester- oder Netzstoffen
• Maximierung des Durchsatzes bei der täglichen Bannerproduktion

Die Wahl der richtigen Technologie hängt von Ihren Produkten, den Materialien, dem Produktionsvolumen und den Kundenanforderungen ab.

Anforderungen an die Räumlichkeiten

Das RFlex ist ein dauerhaftes Produktionssystem und sollte entsprechend geplant werden.

Zu den typischen Überlegungen gehören:

• Zweckgebundene Fläche
• Ordnungsgemäße Stromversorgung
• Druckluftanschluss
• Materialvorbereitungsbereich
• Fachgerechte Installation
• Bedienerschulung

Eine frühzeitige Planung dieser Anforderungen trägt dazu bei, eine reibungslose Installation und eine schnellere Inbetriebnahme der Produktion zu gewährleisten.

Optionale FREEWeld-Technologie

Der RFlex kann auch mit FREEWeld ausgestattet werden, einer Option, die das Schweißen ermöglicht, ohne dass der Erdungsfuß vollständig flach auf der Arbeitsfläche aufliegen muss.

Dadurch wird die Flexibilität der Maschine bei Produkten mit anspruchsvollen Formen oder Nahtkonfigurationen erweitert, während die Qualität der HF-Schweißnaht erhalten bleibt.

Ist der RFlex das Richtige für Ihren Betrieb?

Wenn Sie regelmäßig übergroße PVC-Grafiken, Plakatwände, Gebäudeverkleidungen oder architektonische Displays produzieren, bietet Ihnen der RFlex einen speziell auf diese Anwendungen zugeschnittenen Arbeitsablauf.

Indem das Material stationär gehalten wird, während der HF-Schweißkopf über den Arbeitstisch fährt, können Hersteller die Handhabung vereinfachen, die Gleichmäßigkeit der Schweißnähte verbessern und die Effizienz bei großformatigen Produkten steigern.

Welche Maschine am besten geeignet ist, hängt von Ihrer Materialzusammensetzung, den Plattengrößen, dem Produktionsvolumen und den Anforderungen an den Arbeitsablauf ab. Die Anwendungsspezialisten Miller Weldmaster helfen Ihnen gerne dabei, herauszufinden, ob der RFlex oder der stationäre RFlex die beste Lösung für Ihren Betrieb RFlex .
