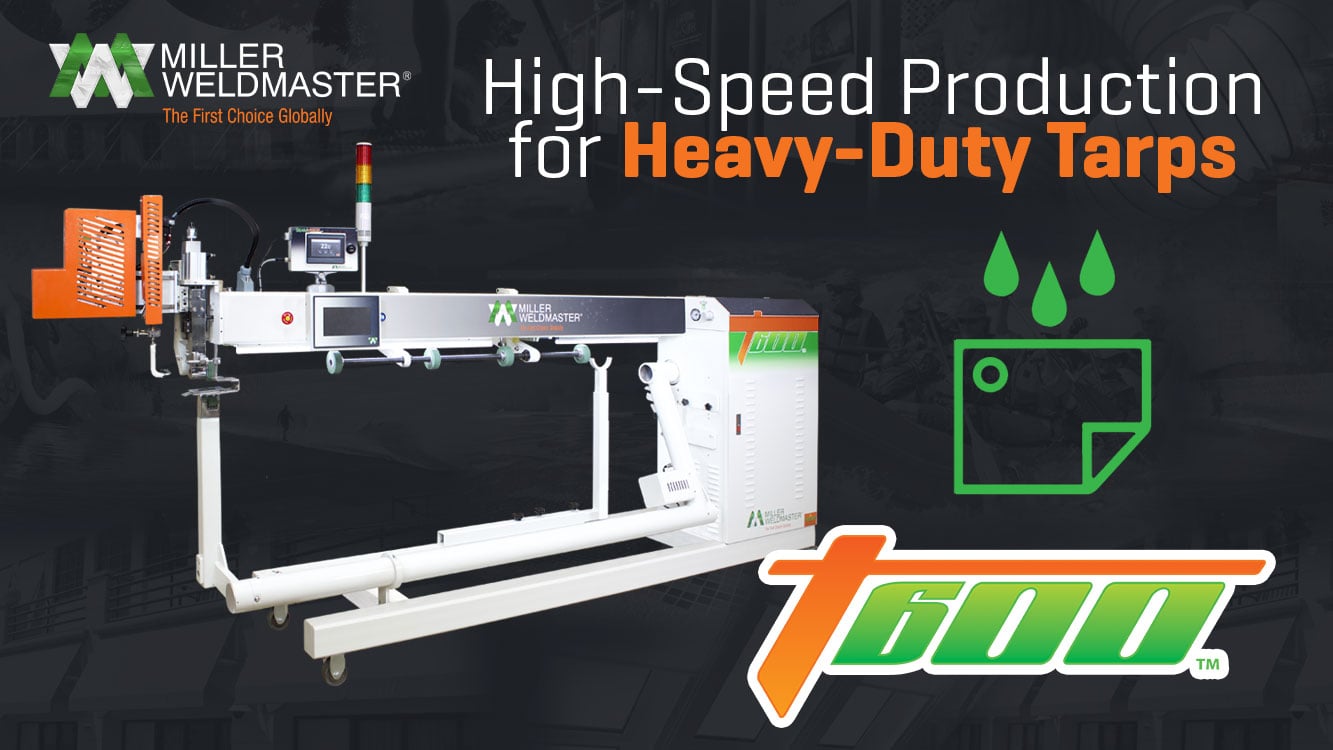

Die T600-Planenschweißmaschine ist eine hochleistungsfähige Heißluft- und Heißkeilschweißmaschine, die für die Großserienfertigung von PVC-, PE-, PU- und Spezialplanen konzipiert ist. Sie ist in der Lage, große Platten zu verschweißen, bis zu 25 Parameter-Rezepte zu speichern und den kontinuierlichen Mehrschichtbetrieb zu unterstützen.
Mit dem Wachstum der Planenhersteller werden die Herausforderungen in der Produktion immer schwieriger zu bewältigen. Breitere Materialien, dickere Gewebe, eine höhere Anzahl an Nähten und die gleichbleibende Leistung der Bediener können sich alle auf den Durchsatz und die Nahtqualität auswirken. Anlagen, die bei kleineren Produktionsmengen gut funktioniert haben, können bei steigender Nachfrage zu Engpässen führen.
Für Unternehmen, die sich auf die Herstellung von Planen und Abdeckplanen spezialisiert haben, ist die Wahl des richtigen Schweißsystems für Industriegewebe entscheidend, um die Effizienz zu sichern, Ausschuss zu reduzieren und Produkte von gleichbleibender Qualität zu liefern. Das T600 wurde speziell entwickelt, um diese Produktionsherausforderungen zu meistern und gleichzeitig die Anforderungen von Fertigungsumgebungen mit hohem Durchsatz zu erfüllen.
Das Wichtigste in Kürze: Was Hersteller von Planen in Großserie über das T600 wissen müssen
- Der T600 nutzt sowohl Heißluft- als auch Heißkeil-Schweißtechnologien, wodurch Hersteller PVC, PE, PU und Polyester-Vliesstoffe auf einer einzigen Plattform verarbeiten können.
- Dank einer Durchlaufbreite von 81 Zoll können große Planenbahnen ohne Faltenbildung verarbeitet werden, wodurch Verformungen der Bahnen und Probleme bei der Nahtausrichtung vermieden werden.
- Bis zu 25 gespeicherte Schweißrezepte ermöglichen einen schnellen Wechsel zwischen verschiedenen Produkttypen bei gleichbleibender Prozesskonsistenz.
- Konfigurationen mit zwei Armen ermöglichen das gleichzeitige Verschweißen von zwei Nähten, wodurch sich die Anzahl der Maschinendurchläufe und der Arbeitsaufwand bei langen Nahtabschnitten verringert.
- Die robuste Stahlkonstruktion ist für den Dauerbetrieb im Mehrschichtbetrieb und langfristige Betriebssicherheit ausgelegt.
Warum Standardmaschinen bei der Herstellung von Hochleistungsplanen an ihre Grenzen stoßen
Die Herstellung von Hochleistungsplanen stellt Anforderungen an die Ausrüstung, für die viele herkömmliche Schweißanlagen nie ausgelegt waren.
Wenn Hersteller ihre Produktion steigern, wirken sich verschiedene Produktionsvariablen nachteilig auf kleinere oder für geringere Belastungen ausgelegte Anlagen aus. Breitere Materialien erfordern eine stärkere Unterstützung der Bahnen. Dickere Stoffe erfordern eine präzisere Temperaturregelung. Bei höheren Produktionsmengen treten Unregelmäßigkeiten zutage, die bei der Fertigung kleiner Stückzahlen möglicherweise nicht auffallen.
Wenn die Produktionsanforderungen die Leistungsfähigkeit der Maschinen übersteigen, kommt es bei Herstellern häufig zu erhöhtem Ausschuss, geringerer Durchsatzleistung, Frustration beim Bedienpersonal und uneinheitlicher Nahtqualität.
Die Faktoren, die dazu führen, dass leichtere Schweißgeräte bei Arbeiten mit schweren Planen kaputtgehen
Hersteller, die die häufigsten Schweißfehler kennen und wissen, wie man sie vermeidet, sind besser gerüstet, um die Nahtqualität auch bei steigenden Produktionsanforderungen auf einem hohen Niveau zu halten.
Zu den üblichen Stressfaktoren in der Produktion zählen:
- Große Plattenbreiten von über 60 Zoll
- Dicke Materialien, von extrem strapazierfähigen Planen mit einer Stärke von 12 mil und einem Gewebegewicht von 7 oz pro Quadratyard bis hin zu PVC-beschichteten Geweben mit einem Gewicht von 15 bis 40 oz
- Hohe tägliche Nahtzahlen über mehrere Schichten hinweg
- Häufige Materialwechsel, die eine Anpassung der Parameter erfordern
- Verstärkte Säume und Kordelsäume, die eine besonders gleichmäßige Schweißnaht erfordern
| Produktionsbeschränkung | Was passiert bei unzureichend spezifizierten Geräten? |
|---|---|
| Paneelbreite über 60 Zoll | Das Material faltet sich, was zu einer Fehlausrichtung der Naht führt |
| Stoffgewicht über 15 oz | Uneinheitliche Wärmeverteilung und Nahtqualität |
| Mehrere Produktionsläufe pro Schicht | Längere Rüstzeiten und Bedienungsfehler |
| Anzahl der langen Nähte pro Tag | Durchsatzbeschränkungen und Produktionsengpässe |
| Verarbeitung des breiten Saums | Schwierigkeiten bei der Gewährleistung einer gleichmäßigen Nahtqualität |
Wann ist es an der Zeit, auf einen professionellen Planenschweißer umzusteigen?
Hersteller sollten eine Aufrüstung in Betracht ziehen, wenn:
- Die Ausfallrate bei Nähten steigt mit zunehmendem Produktionsvolumen.
- Die Durchsatzziele werden regelmäßig verfehlt.
- Die Bediener verbringen zu viel Zeit mit der Anpassung der Schweißeinstellungen.
- Breite Platten müssen gefaltet werden, damit sie durch die Anlage passen.
- Umrüstungen verursachen erhebliche Ausschussmengen und Ausfallzeiten.
Diese Signale deuten oft darauf hin, dass Produktionsengpässe eher auf die Leistungsgrenzen der Anlagen als auf die Leistung der Bediener zurückzuführen sind.
Wofür der T600 konzipiert ist – Maschinenübersicht für Planenhersteller
Der T600 ist ein professionelles Schweißgerät Miller Weldmaster, das speziell für die Serienfertigung von Planen und Abdeckplanen entwickelt wurde.
Die T600 wurde speziell für Hersteller von LKW-Planen, Abdeckungen für die Landwirtschaft, Industrieabdeckungen, Baustellenplanen, Zelten und Spezialtextilprodukten entwickelt und vereint Doppel-Heißsiegeltechnologie, fortschrittliche Steuerungssysteme und hochbelastbare Materialfördersysteme auf einer einzigen Plattform.
Die Maschine ist in verschiedenen Ausführungen erhältlich, darunter das T600 Extreme Cover, wodurch Hersteller automatisierte Lösungen zum Schweißen von Planen an ihre spezifischen Anwendungen anpassen können.
Dual-Heat-System – Heißluft und Heißkeil in einem Gerät
Beim Heißluftschweißen werden thermoplastische Materialien durch erwärmte Luft erweicht, bevor die Schweißnaht durch Druck hergestellt wird. Das Verständnis der Funktionsweise des Heißluftschweißens hilft Herstellern dabei, die Einstellungen für verschiedene Gewebe zu optimieren. Beim Heißkeilschweißen wird ein erhitzter Metallkeil verwendet, der die Wärme direkt zwischen den Materialschichten überträgt.
Die Verfügbarkeit beider Heißkeilschweißtechnologien bietet Herstellern, die verschiedene Produkttypen fertigen, ein hohes Maß an Flexibilität. PVC-LKW-Planen, Abdeckungen für die Landwirtschaft und Spezialmaterialien erfordern unter Umständen unterschiedliche Schweißverfahren. Da beide Verfahren auf einer Maschine genutzt werden können, entfällt die Notwendigkeit separater Produktionsanlagen. Die Bediener können je nach Material und Nahtanforderungen zwischen Heißluft- und Heißkeilschweißen wechseln.
81 Zoll Durchgangsbreite – Warum der Plattenabstand eine Produktionsvariable und kein Nennwert ist
Dank der Durchlaufbreite von 81 Zoll können große Planenbahnen ohne Faltenbildung oder Verwicklungen durch die Maschine geführt werden. Das Gerät kann Materialien mit einer Breite von bis zu 78 Zoll verschweißen, was bei der Verarbeitung langer oder breiter Bahnen im Rahmen größerer Projekte von Vorteil ist.
Wenn breite Bleche gefaltet werden müssen, um durch die Anlagen zu passen, wird die Nahtausrichtung schwieriger, was das Risiko von Nacharbeit und Ausschuss erhöht. Ein größerer Durchgangsraum trägt dazu bei, einen gleichmäßigen Materialfluss aufrechtzuerhalten, insbesondere bei langen Nahtstrecken und größeren Blechlängen.
Temperaturregelung und Schweißparameter
Der T600 regelt die Temperatur mithilfe automatischer Steuerungssysteme bis zu 1350 °F (730 °C).
Präzise Schweißparameter sind unerlässlich, da unterschiedliche Materialien unterschiedliche Wärmeeinbringe, Geschwindigkeiten und Druckeinstellungen erfordern. Eine genaue Steuerung beugt sowohl zu schwachen Schweißnähten als auch dem Durchbrennen des Materials vor, was zu einer höheren Gleichmäßigkeit über alle Produktionsläufe hinweg führt.
T600 – Wichtigste technische Daten
| Technische Daten | Wert | Relevanz für die Produktion |
|---|---|---|
| Kehle Breite | 81 Zoll | Bietet Platz für große Platten, ohne dass diese gefaltet werden müssen |
| Maximale Materialbreite | 78 Zoll | Geeignet für Planen in voller Größe |
| Maximaltemperatur | 1350 °F / 730 °C | Präzise Steuerung bei verschiedenen Materialarten |
| Rezeptsammlung | 25 Rezepte | Schnellere Umrüstungen |
| Leistung | Ca. 6kW | Industrieller Dauerbetrieb |
| Nahtkonfigurationen | Mehrere | Unterstützt die komplette Veredelung von Planen |
Wie der T600 die Durchlaufzeit bei der Herstellung von Schwerlastplanen verkürzt
Die Verkürzung der Durchlaufzeit ist eines der wichtigsten Ziele für Hersteller von Planen in Großserie.
Der T600 sorgt durch zahlreiche Prozessverbesserungen, die sich auf Durchsatz, Personalauslastung und Materialverschwendung auswirken, für mehr Produktionseffizienz und stützt sich dabei auf das breite Angebot an industriellen Heißluft- und Keilschweißmaschinen Miller Weldmaster.
Zwei Nähte in einem Arbeitsgang – Gleichzeitiges Verschweißen reduziert Arbeitsaufwand und Maschinenlaufzeit
Die beiden Arme der T600 ermöglichen das gleichzeitige Verschweißen von zwei Nähten, sodass zwei Nähte in einem einzigen Maschinenlauf fertiggestellt werden können.
Für Hersteller von langen LKW-Planen oder Industrieabdeckungen ermöglicht dieses schnellere Nahtverfahren eine zügige Produktion, da die Anzahl der Maschinendurchläufe reduziert wird, was den Arbeitsaufwand senkt und gleichzeitig den Durchsatz erhöht, während die Vorteile der Heißkeilschweißtechnik genutzt werden.
Speicherung von Rezepturen und wiederholbare Kopfanpassungen – Sicherung der Produktionsleistung beim Schichtwechsel
Die Speicherung von Rezepturen und wiederholbare Kopfverstellung beseitigen viele der Herausforderungen, die mit Produktwechseln verbunden sind.
Nehmen wir an, ein Hersteller wechselt von einer 15-Unzen-PVC-LKW-Plane zu einer PE-Landwirtschaftsplane. Ohne gespeicherte Rezepturen müssen die Bediener Temperatur, Geschwindigkeit und Druckeinstellungen manuell anpassen. Dies führt häufig zu Probeschweißnähten und Ausschuss, während die Einstellungen feinabgestimmt werden.
Dank 25 gespeicherter Rezepturen wählen die Bediener einfach das richtige Programm aus und können die Produktion sicher starten. Dies minimiert den Ausschuss und gewährleistet gleichzeitig eine gleichbleibende Nahtqualität über mehrere Schichten hinweg. Gespeicherte Rezepturen und reproduzierbare Einstellungen tragen zudem dazu bei, eine optimale Leistung über alle Schichten und Bediener hinweg zu gewährleisten.
Handhabung von großen, schweren Platten
Robuste Materialien können in der Produktion schwierig zu handhaben sein.
Die Materialführungssysteme der T600 erleichtern die Handhabung des Gewebes und helfen dem Bediener, die Ausrichtung und Spannung über lange Nahtstrecken hinweg aufrechtzuerhalten. Eine bessere Gewebehandhabung führt zu weniger Unterbrechungen, weniger Neujustierungen der Naht und weniger Materialverschwendung.
Materialien, die der T600 verschweißt – Was Hersteller von Schwerlastplanen tatsächlich verwenden
Die T600 schweißt thermoplastisch beschichtete Gewebe, wie sie in der Planenindustrie üblicherweise verwendet werden, ähnlich wie die breitere Produktpalette von Miller Weldmaster an industriellen Planenschweißmaschinen.
Die Wahl des Materials beeinflusst die Schweißleistung, die Nahtfestigkeit und die erforderlichen Parameter. Die Maschine unterstützt zwar eine Vielzahl von Stoffen, doch optimale Ergebnisse hängen von der Auswahl der für das jeweilige Material geeigneten Einstellungen ab.
| Stoffart | Gemeinsame Anwendungen | Empfohlenes Schweißverfahren | Wichtige Überlegungen |
|---|---|---|---|
| PVC-beschichtetes Polyester | LKW-Planen, Industrieabdeckungen | Heißluft oder Heißkeil | Stabile Nähte und ein breites Verarbeitungsspektrum |
| PE | Heuplanen, Abdeckplanen für die Landwirtschaft | Heiße Luft | Enges Temperaturfenster |
| PU-beschichtete Stoffe | Seitenvorhänge, Spezialplanen | Heißluft oder Heißkeil | Niedrigere Temperaturen als bei PVC |
| Vliesstoff Polyester | Versicherungen für die Landwirtschaft und Spezialversicherungen | Heiße Luft | Überprüfen Sie die Schweißbarkeit vor der Produktion |
PVC – das Standardmaterial für die Herstellung von strapazierfähigen Planen
PVC ist nach wie vor dasam häufigsten verwendete Material für die Herstellung von Hochleistungsplanen, da PVC-Hochleistungsplanen zuverlässig und für anspruchsvolle Anwendungen im Außenbereich geeignet sind. Solche Produkte werden oft als hochwertige Planen hergestellt, die aus 1200-Denier-Material bestehen, um Reißfestigkeit zu gewährleisten, und über heißversiegelte Nähte verfügen, um Nahtlöcher zu vermeiden. Diese Details tragen zum Schutz vor Regen, Wind, Fett, Schimmel und UV-Strahlung bei; UV-Inhibitoren verlangsamen den Materialabbau unter rauen Wetterbedingungen und helfen der Plane dabei, Verschleiß zu widerstehen sowie ihre strukturelle und materielle Integrität zu bewahren.
Das Dual-Heat-Design des T600 eignet sich besonders gut für PVC-Anwendungen, da Hersteller je nach Nahtanforderungen und Produktionspräferenzen entweder Heißluft- oder Heißkeilschweißen einsetzen können.
PE- und Spezialgewebe – wo sich eine präzise Parametersteuerung auszahlt
PE -Materialien erfordern oft eine höhere Verarbeitungsgenauigkeit als PVC.
Da Polyethylen ein engeres Verarbeitungsfenster und unterschiedliche Zusammensetzungen aufweisen kann, sind gespeicherte Schweißparameter besonders wertvoll. Sobald die optimalen Einstellungen ermittelt sind, können Bediener Rezepturen speichern und abrufen, um eine gleichbleibende Leistung bei zukünftigen Produktionsläufen zu gewährleisten. Die präzise Parametersteuerung unterstützt zudem Spezialanwendungen, darunter aufblasbare Produkte, die luftdichte Versiegelungen erfordern.
Von der T600 hergestellte Planenarten – Anwendungsbereiche nach Branchen
Der T600 eignet sich für eine Vielzahl von Anwendungen bei der Planenherstellung in verschiedenen Branchen.
Ob bei der Herstellung von Transportabdeckungen, landwirtschaftlichen Schutzsystemen oder industriellen Auffangbehältern – Hersteller profitieren von der Vielseitigkeit und Produktionskapazität der Maschine, einschließlich der Möglichkeit, strapazierfähige Planen mit Veredelungsdetails wie rostbeständigen Ösen im Abstand von 45 cm herzustellen, wenn eine sichere Befestigung erforderlich ist.
| Planenart | Grundstoff | Bediente Industrien |
|---|---|---|
| LKW-Planen & Abdeckungen für Pritschenwagen | PVC, Vinyl | Transport, Fracht |
| Heuplanen & Getreideabdeckungen | PE | Landwirtschaft |
| Baustellenplanen | PVC, Polyethylen | Bauwesen |
| Industrieabdeckungen | Schweres Vinyl, PU | Fertigung |
| Zelt- und Überdachungsplatten | PVC | Veranstaltungen, Militär, Katastrophenschutz |
| Pool-Abdeckungen | PVC, PE | Freizeit |
Hersteller, die ihr Produktportfolio erweitern möchten, können auch zusätzliche und unerwartete Anwendungsmöglichkeiten für Hochleistungsplanen erkunden, möglicherweise unterstützt durch maßgeschneiderte Schweißanlagen für Spezialprojekte.
So schweißen Sie strapazierfähige Planen auf dem T600 – Anleitung zur Einrichtung und zu den Parametern
Erfolgreiches Schweißen von Planen beginnt mit der richtigen Maschineneinstellung und Prozesssteuerung.
Befolgen Sie diese Schritte, wenn Sie einen neuen Produktionslauf einrichten:
- Wählen Sie die Schweißtechnik aus. Verwenden Sie den Heißkeil für dickes PVC und Vinylmaterialien. Verwenden Sie Heißluft für PE und leichtere beschichtete Stoffe.
- Stellen Sie die Temperatur- und Geschwindigkeitsparameter ein. Halten Sie sich zunächst an die Empfehlungen des Materialherstellers. Nehmen Sie anhand von Probeschweißungen eine Feinabstimmung der Einstellungen vor. Der T600 ermöglicht eine Temperaturregelung bis zu 1350 °F (730 °C).
- Konfigurieren Sie die Nahtart. Wählen Sie Überlappungsnähte, Säume, Kordelsäume oder spezielle Nahtkonfigurationen mithilfe der entsprechenden Hilfslinien aus.
- Speichern Sie das Rezept. Sobald Sie optimale Ergebnisse erzielt haben, speichern Sie die Einstellungen für die zukünftige Verwendung. Das Gerät kann bis zu 25 individuelle Rezepte speichern.
- Führen Sie die Platte zu und richten Sie sie aus. Verwenden Sie die Maschinenauflagen, um während des Schweißvorgangs die richtige Spannung und Ausrichtung zu gewährleisten.
- Die Produktion steuern und die Nahtqualität überwachen. Sicherstellen, dass die Nähte eine ordnungsgemäße Materialverschmelzung und keine bloße Oberflächenhaftung aufweisen. Wenn möglich, die Geschwindigkeit vor der Temperatur anpassen.
Für weitere Informationen zu Materialien und Schweißtechniken sollten Hersteller einen umfassenden Leitfaden zu Schweißgeräten für Planen, Informationen zur Nahtfestigkeit und zu den Grundlagen des Schweißens sowie Tipps zum Heißverschweißen von Planen für Fortgeschrittene lesen.
Sind Sie bereit, Ihre Planenproduktion zu erweitern? Sprechen Sie mit Miller Weldmaster
Wenn die Produktionsanforderungen die Kapazitäten der vorhandenen Anlagen übersteigen, benötigen Hersteller eine Lösung, die den Durchsatz steigert, ohne dass die Nahtqualität darunter leidet.
Die T600 wurde speziell für die Serienfertigung von Planen entwickelt und vereint Dual-Heat-Technologie, die Verarbeitung großer Bahnen, Rezepturspeicher sowie produktionsorientierte Steuerungen in einer einzigen Maschine. Ganz gleich, ob Ihr Betrieb LKW-Planen, Abdeckungen für die Landwirtschaft, Industrieabdeckungen oder Spezialtextilprodukte herstellt – die T600 bietet die Kapazität und Konstanz, die für langfristiges Wachstum erforderlich sind.
Miller Weldmaster bietet Miller Weldmaster Installationsdienstleistungen, Bedienerschulungen und laufenden technischen Support an, damit Hersteller vom ersten Tag an die maximale Leistung ihrer Anlagen ausschöpfen können. Das Team unterstützt Kunden außerdem bei Schulungen, der Versandkoordination und maßgeschneiderten Lösungen für eine zuverlässige Inbetriebnahme und langfristige Leistungsfähigkeit. Wenn Sie mehr erfahren oder Ihre Anwendungsfälle besprechen möchten, wenden Sie sich bitte an Miller Weldmaster nutzen Sie die gebührenfreie Hotline des Unternehmens, um Unterstützung anzufordern.
Häufig gestellte Fragen – T600-Planenschweißgerät
Was ist die T600-Planenschweißmaschine?
Der T600 ist das Hochleistungs-Heißluft- und Heißkeil-Schweißgerät Miller Weldmaster, das für die Großserienfertigung von Planen, Abdeckungen und Persenningen entwickelt wurde. Es schweißt thermoplastisch beschichtete Gewebe wie PVC, PE und PU und wird damit dem Ruf Miller Weldmaster als vertrauenswürdiger Marke für Hochleistungs-Planenschweißgeräte gerecht, während es gleichzeitig die Verarbeitung großer Bahnen ermöglicht. Die Maschine unterstützt bis zu 25 gespeicherte Schweißrezepte und ist für den kontinuierlichen industriellen Einsatz ausgelegt.
Was ist der Unterschied zwischen Heißluft- und Heißkeilschweißen bei Planen?
Beim Heißluftschweißen werden die Materialoberflächen mit erhitzter Luft aufgeweicht, bevor sie unter Druck miteinander verbunden werden. Beim Heißkeilschweißen wird ein erhitzter Metallkeil verwendet, der die Wärme direkt zwischen den Gewebeschichten überträgt. Das Heißkeilschweißen wird häufig für dicke PVC-Materialien bevorzugt, während das Heißluftschweißen bei PE und leichteren beschichteten Geweben eine größere Flexibilität bietet.
Welche Planenmaterialien kann der T600 verschweißen?
Die T600 schweißt PVC-beschichtetes Polyester, Polyethylen (PE), Polyurethan (PU) und Polyester-Vliesstoffe. Sie kann auch andere kompatible thermoplastisch beschichtete Gewebe verarbeiten, die in der Planenherstellung zum Einsatz kommen. Materialien, die nicht thermisch verschweißt werden können, erfordern in der Regel alternative Verbindungsmethoden.
Inwiefern steigert die Speicherung von Rezepturen die Effizienz bei der Herstellung von Planen?
Dank der Rezepturspeicherung können Bediener komplette Schweißparametersätze speichern und sofort abrufen. Dadurch entfällt die manuelle Eingabe von Parametern, die Rüstzeit wird verkürzt, Ausschuss bei Umrüstungen wird minimiert und die Konsistenz über mehrere Schichten und Bediener hinweg verbessert.
Welche Nahtkonfigurationen unterstützt der T600 bei der Herstellung von Planen?
Die T600 unterstützt flache Überlappungsnähte, Säume, Säume mit Kordel, Taschen sowie weitere Konfigurationen durch austauschbare Führungen und Zubehörteile. Diese Nahtoptionen ermöglichen es Herstellern, verstärkte Kanten und spezielle Planenkonstruktionen zu fertigen, wie sie in verschiedenen Branchen benötigt werden.
Wann sollte ein Planenhersteller auf eine Maschine wie die T600 umsteigen?
Hersteller sollten eine Modernisierung in Betracht ziehen, wenn Probleme mit der Nahtqualität zunehmen, Produktionsziele nicht erreicht werden, Umrüstzeiten übermäßig lang sind oder breite Bahnen zu Handhabungsproblemen führen. Diese Anzeichen deuten oft darauf hin, dass Produktionsengpässe eher auf die Leistungsfähigkeit der Anlagen als auf die Leistung der Mitarbeiter zurückzuführen sind. Eine Modernisierung kann die Produktionssicherheit verbessern und die Kunden bei steigendem Auftragsvolumen besser unterstützen.
